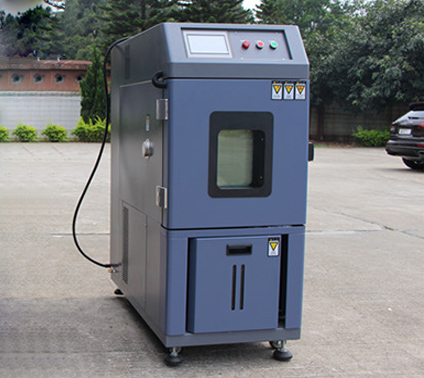

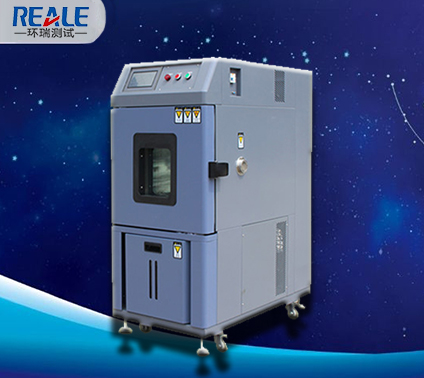

PCB用恒溫恒濕試驗箱
PCB用恒溫恒濕試驗箱主要應用于電子電工、汽車摩托、航空、船舶、高等院校、科研單位等行業和領域，它和恒溫恒濕箱的區別就是不能做濕度相關的試驗，是一款只用于高溫、低溫（交變）循環變化的相關實驗測試設備。
| 型號 | RHP80 |
|---|---|
| 控制系統 | 平衡調溫調濕控制系統 |
| 溫度范圍 | -20℃～150℃；-40℃～150℃；-70℃～150℃ （快速溫變，全程線性） |
| 濕度范圍 | 20～98%R.H |
| 溫度波動度 | ±0.5℃ |
| 濕度波動度 | ±2.5%R.H |
| 溫度偏差 | ±2.0℃ |
| 濕度偏差 | ±3%R.H（≥75%R.H時）/±5%R.H(＜75%R.H時） |
| 升溫時間 | -70℃～150℃約60分鐘以內 |
| 降溫時間 | 20℃～-70℃約75分鐘以內 |
| 內箱尺寸W*H*D | 40CM*50CM*40CM |
| 外箱尺寸W*H*D | 60CM*155CM*110CM |
| 內箱材質 | SUS304不銹鋼 SUS#304 |
| 外箱材質 | 鋼板靜電噴涂表面處理或SUS304不銹鋼板 |
| 保溫材質 | 高密度聚氨酯泡沫及玻璃纖維 |
| 冷凍系統 | 氣冷式Air cooled（可選擇水冷式） |
| 單段式/復迭式，全密閉式壓縮機，環保冷媒（R404a/R23) | |
| 控制器 | TEMI880 5.7英吋LCD彩色觸摸屏，中/英文顯示 |
| 保護裝置 | 無熔絲開關、壓縮機超壓、過熱、過電流保護、超溫保護、風機超載保護、保險絲、干燒機保護器、缺水保護開關、故障警告系統、報警器 |
| 標準配件 | 28cm*34cm三層真空層觀察窗1個、Φ5cm測試孔一個、試驗架2套、箱內照明燈1個、指示燈、移動工作輪4個、加濕水箱1個,電源線2米、通訊界面 |
| 使用環境溫度 | 5℃～35℃ |
| 電源功率 | AC380±10% 50HZ 三相四線+保護地線 |
故障處理
一. 控制器顯示溫度異常
檢查步驟:
1、查看控制面板的超溫保護器,是否設定在150℃的位置;
2、查看機房的循環馬達是否損壞沒有運轉;
3、查看是否溫度部份的固態繼電器燒毀短路: 如果加熱器未燒毀,使用三用電表交流電壓檔,電壓檔位開到600伏特的位置,將紅黑棒分別放在線號標注為T的那一顆固態繼電器交流兩側,將溫度部份的溫度設 定值設置0℃,此時溫度部份的固態繼電器的指示燈不會亮起,如果量測的電壓值沒有變化,維持在10V以下代表固態繼電器燒毀呈現短路狀態。
解決辦法:
1、將面板超溫保護器轉至150℃的位置,或者使用溫度再加30℃的位置;
2、通知廠家客服維修部門更換循環馬達;
3、更換溫度部份的固態繼電器(線號標注為T的那一顆固態繼電器),或者通知售后上門進行維修。
二、控制器顯示濕度異常
檢查步驟:
1、查看控制機房的欠水超溫保護器,是否設定在150℃的位置
2、查看機房內,管路是否過臟,造成水流不順;
3、查看上水箱是否有水,如果沒有水,再查看下水箱是否有水;
4、 查看是否濕度部份的固態繼電器燒毀短路:如果加熱器未燒毀,使用三用電表交流電壓檔,電壓檔位開到600伏特的位置,將紅黑棒分別放在線號標注為H的那一 顆固態繼電器交流兩側,將濕度部份的濕度設定值設置0%,此時濕度部份的固態繼電器的指示燈不會亮起,如果量測的電壓值沒有變化,維持在10V以下代表固 態繼電器燒毀呈現短路狀態?；蛘呤紫葘穸炔糠菰O(shè)定值設為0%,再看機房內加濕桶是否水在煮沸狀態。
解決辦法:
1、將欠水超溫保護器轉至150℃的位置;
2、 首先將機臺后方總電源關上,然后將加濕桶下方的排水閥,打開到與管路平行的位置,帶上水箱的水都排光的時候,利用板手將加濕桶打開,將內部因長期做濕度的 水垢清除,然后將硅膠管路拔除,在水中搓洗,保養完畢后按照拆除的方式,反方向裝回去,裝置完畢后,需將加濕桶下方的排水閥,關閉到與管路垂直的位置,然 后再將機臺后方總電源打開;
3、下水箱都無水,將下水箱加水,即可解決。上水箱如果沒有水,下水箱有水,,則為下水箱打水馬達壞掉,通知環儀公司維修客服部門上門進行維修;
4、更換濕度部份的固態繼電器(線號標注為H的那一顆固態繼電器),或者通知售后上門進行維修。
|
