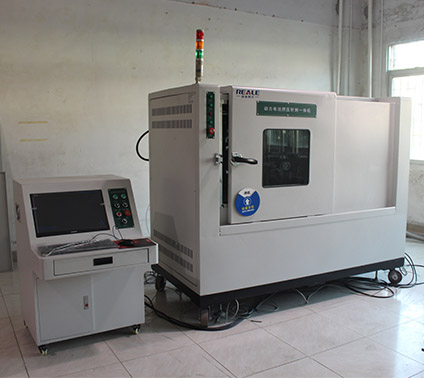

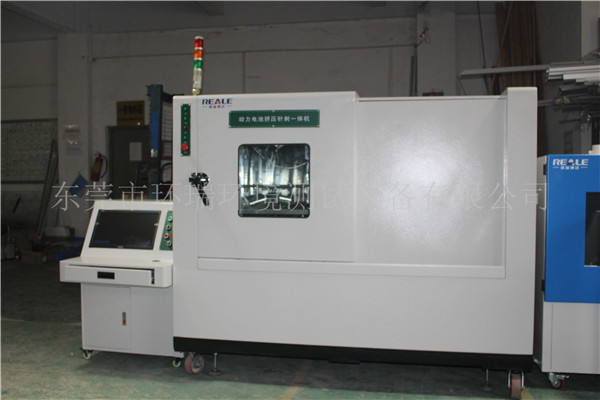

動力電池?cái)D壓針刺一體機用于模擬各類動力鋰電池在運輸，儲存及使用過程中，電池遭受擠壓針刺的情形，人工呈現電池在遭受強大外力擠壓時可能出現的不同狀況；該設備在試驗時一旦發生電池起火或爆炸時應能絕對保證人身安全和不對試驗環境造成危害。

一、用途:通過擠壓試驗、針刺試驗檢驗電池的安全性能，進行試驗后電池應不起火，不爆炸；也是各電池廠家及研究所必不可少的檢測設備。

二、標準依據：UL1642-2005、UL2054-2005、SJ/T 11169-1998、YD 1268- 2003、SJ/T 11170-1998、GB 8897.4-2002等。

三、技術參數:

擠壓：A、最大壓力: 1000N～13KN（可根據要求定做）

B、上壓盤直徑為:15cm(不小于20cm²)

針刺：A、針尖距離下部: 放電池的平面高度為150mm

B、穿刺速度： 10～40mm/s的速度（可設定停留時間）

C、貫穿力：150～200KG

D、耐高溫鋼針：φ3mm～φ8mm(共二套)

力值誤差：±1%

單位轉換： Kg/N/Lb

試驗動力方式：液壓

夾具傳動方式: 氣缸傳動

延時功能 : 0~9999秒可設置

最大試件尺寸：200 X 200 X 200（mm）

視窗尺寸：200 X 200mm(10mm厚雙層防爆玻璃)

排氣風扇口:  直徑15cm（箱體后側裝有排氣扇）

補風口：箱體左側開有兩個補風口

外箱尺寸：長79 X 寬58 X 高197（cm）

防爆箱要求: 底下裝有四個萬向滑輪,可自由移動

防爆目的: 防止電池爆炸傷及周?chē)伺c事物.

照明：箱體內頂部裝有照明燈

控制箱尺寸：長33 X 寬33 X 高104（cm）

機臺重量：約250Kg

使用電壓:  AC 3ψ 5W 380V 50HZ

總功率: 1.5KW

動力電池?cái)D壓針刺一體機操作步驟：

1、擠壓部份

1.1、按線標接好電源進線，三相五線380V，當按開關鍵機臺不工作時，請將任意兩相火線對換，再開電源開關，接好5-8KG氣源；

1.2、將電池放入實驗箱內并按測試要求設定好測試步驟，具體軟件操作方法詳見軟件說明書；

1.3、關好箱門，點擊電腦顯示器中軟件的開始測試按鈕；

1.4、測試完成半小時后觀察電池不冒煙，可打開箱門觀察被測電池，根據測試標準判斷所測試樣是否合格，本次測試完成。

2、針刺部份

2.1、將針刺夾具裝好，選好測試用不銹鋼針，安裝好針后調節好下限位，關好實驗箱門；

2.2、根據測試標準設定好針停留在電池內的時間，按測試氣鍵向下鍵，機臺中治具針開始向左移動，

2.3、運行到下限位后，針停止左移并開始計時，當計時結束后針具自動右移從電池中拔出，此時根據測試標準進行后續觀察操作；

2.4、針從電池中拔出后，半小時觀察電池是否冒煙，在保證電池?zé)o煙火的情況下打開試驗箱門，取出電池，本次試驗結束；

動力電池?cái)D壓針刺一體機使用注意事項：

1、測試試樣應為非變形試樣或外殼包裝完好試樣，以免影響測試結果

2、在測試過程中，如測試值未達到設定值。請重新測試。

3、油缸壓力調節時，一定要使右壓盤壓至電池上調節（動態調試）使壓力達到設定值為止

4、油缸壓力調節完畢后，一定要鎖緊調節螺母；
